ESPECIFICACIÓN DEL PRODUCTO
Recargable Litio Celda de iones
Modelo : HW 40175L 25ah/3.2V
1. Alcance
Esta especificación describe el tipo y tamaño, rendimiento, características técnicas, advertencias y precauciones de la celda recargable de iones de litio. La especificación solo se aplica a la celda HW 40175L suministrada por Zhejiang Xinghai Energy Technology Co., Ltd.
2. Definición
2.1 Capacidad nominal:
Capacidad nominal {{0}}Ah, la capacidad obtenida cuando una celda se descarga a una velocidad de 5-horas a un voltaje de 2,0 V a 25 ± 2,5 OC.
2.2 Cargo estándar método:
A 25 ± 2,5 OC, se carga a 3,65 V con una corriente constante de 0.5C y luego se carga con un voltaje constante de 3,65 V hasta que la corriente cargada cae por debajo de 0.01C.
2.3 Descarga estándar método:
A 25 ± 2,5 OC, descargado a 2,5 V a una corriente constante de 1C.
3. Tipo de celda, código de barras, aparienciances, y dimensiones
3.1 Celda tipo
HW 40175L

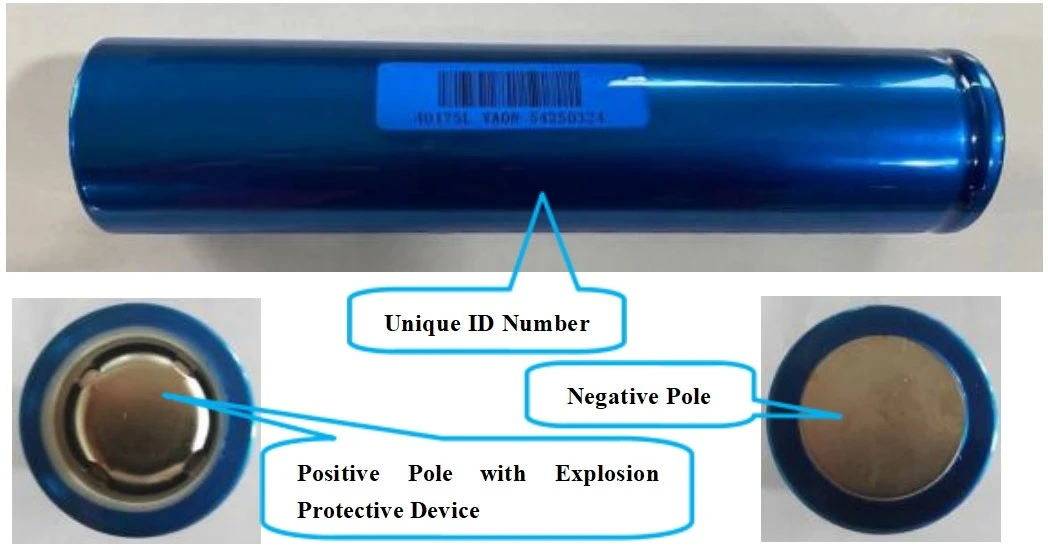

3.2 Código de barras de la celda y apariciones
3.3 Celda dimensiones:
4. Especificación de la celda(célula nueva probada en 25±2.5OC, usando estándar cargar y descarga a menos que se especifique lo contrario)
|
ARTÍCULO |
ESPECIFICACIÓN |
|
Capacidad nominal |
25Ah @ 0.2C |
|
Capacidad mínima |
24,5Ah a 0.2C |
|
tensión nominal |
3.2V |
|
Tensión de carga máxima |
3.65 ±0.05 V |
|
Tensión final de descarga |
2.5 ±0.05 V |
|
Corriente de carga |
Cargo estándar: 0.5C Carga máxima: 2C cuando T mayor o igual a 10 OC Carga máxima: 1C cuando 10 OC Mayor o igual a T Mayor o igual a 0 OC Cargo máximo: {{0}}. 1C cuando 0 OC Mayor o igual a T Mayor o igual a - 10 OC |
|
Corriente de descarga |
Descarga estándar: 1C Descarga máxima continua: 3C Descarga instantánea máxima: 6C |
|
Temperatura de superficie de la celda de carga y descarga recomendada |
Cargo: 0-45 CO Alta: -20-60 OC |
|
Carga máxima permitida y superficie de la celda de descarga temperatura. Cargando y La descarga en estas condiciones acortar la vida del ciclo celular. |
Cargo: 60 OC Descarga: 75 OC |
|
rango de humedad |
0-90%RH (sin condensación) |
|
Resistencia interna |
Menor o igual a 4 mOhm (impedancia CA, 1000 HZ) |
|
Dimensión de celda |
Altura: 176,0 mm máx. Diámetro: 41,0mm máx. |
|
Peso |
~520 g |
|
Densidad de energía |
152Wh/kg |
5. Características técnicas
5.1 Rendimiento electrónico (nuevo celúla probado en 25±2.5OC, estándar cargar y descarga a menos que se especifique lo contrario)
|
NO. |
ARTÍCULO |
CRITERIO |
|
|
5.1.1 |
Descargar tasa capacidad |
capacidad de descarga a 1C |
Mayor o igual a 24Ah |
|
capacidad de descarga a 3C |
Mayor o igual a 23.2Ah |
||
|
5.1.2 |
Ciclo de vida |
capacidad de descarga del ciclo 3000 @ 100% DOD |
Mayor o igual a 20Ah |
|
5.1.3 |
Alto-Bajo temperatura descargar actuación (0.5C descargar) |
capacidad de descarga a - 10 OC |
Mayor o igual a 20Ah |
|
capacidad de descarga a 0 OC |
Mayor o igual a 18.7Ah |
||
|
capacidad de descarga a 60 OC |
Mayor o igual a 24,5Ah |
||
|
5.1.4 |
Almacenamiento actuación |
Capacidad residual después de 28 días de almacenamiento. |
Mayor o igual a 24Ah |
|
recuperar capacidad después de 28 días de almacenamiento |
Mayor o igual a 24,5Ah |
5.2 Medio ambiente y seguridad ccaracteristicas
|
ARTÍCULO |
MÉTODO DE PRUEBA |
CRITERIO N |
|
5.2. 1 más descargar |
Bajo la descarga de la batería hasta el corte. voltaje, luego descargue con 0. 1C, hasta el El voltaje de la batería es cero. |
Sin explosión, sin fuego, no fuga |
|
5.2.2 Más cargar |
Después de que la batería se cargue completamente, sobrecargue con 0.5C durante una hora. |
Sin explosión, sin fuego, no fuga |
|
5.2.3 carga inversa |
Después de que la batería se cargue completamente, con 1/6C carga de corriente constante de corriente inversa para 8h. |
Sin explosión, sin fuego, no fuga |
|
5.2.4 130 grado alto temperatura |
Después de que la batería esté completamente cargada, la batería Se coloca en el horno durante 3OC ~ 7OC/min. velocidad de calentamiento, la temperatura subió a 130 OC después de la hora de inicio, y (130 ± 2) OC rango de temperatura de seguridad dentro de 1h. |
Sin explosión, sin fuego, no fuga |
|
5.2.5 Alto y bajo temperatura impacto |
Cuando la batería esté completamente cargada, déjela de lado. a -40 OC durante 1 h, luego se deja de lado 1 h a 85 OC, hacer dicho ciclo por 32 veces, luego retírelo bajo temperatura ambiente durante 6h. |
Sin explosión, sin fuego, no fuga |
|
5.2.6 Vibración |
Cuando la batería esté completamente cargada, colóquela en la mesa de vibración con una amplitud de 2 mm y una frecuencia de 10 Hz-30 Hz durante una hora. |
Sin explosión, sin fuego, no fuga, no deformación. |
|
5.2.7 Caída libre |
Después de que la batería se haya cargado completamente, déjela caer desde una altura de 1,0m a la madera dura con un espesor de 20 mm, cada superficie para una vez. |
Sin explosión, sin fuego, no fuga |
|
5.2.8 Remojo |
Después de que la batería esté completamente cargada, la batería se hundió a temperatura ambiente, la profundidad será sujeto a inmersión en la superficie de la celda dentro de las 24 horas h, luego sacar a temperatura ambiente durante 6 h. |
Sin explosión, sin fuego, no fuga |
|
5.2.9 Extrusión |
Después de que la batería esté completamente cargada, la batería superficie con equipo especial fue apretada hasta que las dimensiones de las baterías cambiado a 1 ~ 3 mm. |
Sin explosión, sin fuego |
|
5.2. 10 cortocircuito |
Cuando la batería esté completamente cargada, con el Resistencia interna de no más de 50 mΩ. cables que se conectan al positivo de la batería y extremos negativos durante 1h. |
Sin explosión, sin fuego, no fuga |
|
5.2. 11 constante temperatura/hu media/calor |
Después de que la batería esté completamente cargada, en el humedad relativa del 90% ~ 95% del caja de temperatura y humedad constantes, duración de 48 h, luego sacar bajo habitación temperatura durante 6 h. |
Sin explosión, sin fuego, no fuga |
|
5.2. 12 clavos |
Se perfora un clavo (diámetro: 2,5 ~ 5 mm) verticalmente a través del centro del completamente células cargadas. |
Sin explosión, sin fuego, no fuga |
6. Advertencia en el manejo de la celda de iones de litio.
Para evitar la posibilidad de que la celda sufra fugas, calentamiento o explosión, observe las siguientes precauciones:
No sumerja la celda en agua;
No utilice ni deje la celda cerca de una fuente de calor como fuego o calentador;
Al cargar, utilice un cargador de celular específico para ese fin;
No inviertas los terminales positivo y negativo;
No deseche la celda en el fuego o calentador;
No conecte la celda directamente a una toma de corriente;
No deseche la celda en el fuego o calentador;
No conecte el terminal positivo y negativo directamente con objetos metálicos;
No transporte ni almacene el celular junto con objetos metálicos como collares, horquillas; No suelde directamente la celda;
No perfore la celda con un clavo u otro objeto punzante;
No deje la celda con un SOC bajo durante mucho tiempo; debe mantener la celda con alrededor del 50 % para un almacenamiento a largo plazo (menos de 6 meses). Debe cargar la celda al 50 % de SOC cada 6 meses.
7.Envío
Durante el transporte, evite que la batería vibre bruscamente, impacte, polarice o se empape.
